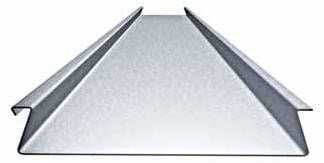

Lysaght Bondek® là tấm sàn thép mạ kẽm cường độ cao đóng vai trò như hệ ván khuôn vĩnh viễn kết cấu tấm sàn BTCT kiểu dầm (tôn lót sàn đổ bê tông).
- Khổ hiệu dụng: 300mm
- Thép nền: Thép Truecore G550AZ150 hoặc Galvanize G500Z275.
- Chiều dày tôn: Truecore 0.80mmTCT và 1.05mmTCT
Galvanize1.2mmAPT
Giới thiệu sản phẩm
Lysaght Bondek® là tấm sàn thép mạ kẽm cường độ cao đóng vai trò như hệ ván khuôn vĩnh viễn kết cấu tấm sàn BTCT kiểu dầm.
Lysaght Bondek® thích hợp ứng dụng cho tấm sàn bê tông trong nhà dân dụng và nhà công nghiệp, đồng thời cũng có thể được sử dụng như lớp nền cho kết cấu mái bằng. Tấm Lysaght Bondek® được định dạng theo đơn vị chiều rộng 300mm (chiều rộng sau khi có sóng) với hệ gân sóng tam giác cao 50mm thích hợp cho việc liên kết cứng vào bê tông.
QUY ĐỊNH KỸ THUẬT CỦA VẬT LIỆU :
Chiều dày Thickness | Cường độ Grade | Section Modulus Area | Diện tích mặt cắt | Mô-men quán tính | Cân nặng |
BMT (mm) | Mpa | Zx103(mm3/m) | Ash (mm2/m) | Ix (mm4/m) | (kg/m2) |
1.00 | 550 | 10.69 | 418 | 9.60 | 3.21 |
0.75 | 550 | 8.15 | 313 | 7.23 | 2.42 |
Vật liệu Bondek® được làm từ thép mạ hợp kim nhôm kẽm cường độ cao TRUECORE® G550, có khả năng chống ăn mòn cao, với trọng lượng lớp mạ nhỏ nhất là 150gr/m2 theo tiêu chuẩn ÚC AS 1397
YÊU CẦU THANH CHỐNG TẠM THỜI – TEMPOARY PROPPING REQUIREMENTS
Thanh chống - Props | Nhịp tối đa (mm) - Maximum Span (mm) | |||||||||||
Bề dày sàn (mm) - Slab Depth (mm) | ||||||||||||
| 90 | 10 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
Nhịp đơn giản - Single Span | ||||||||||||
0 props | 2530 | 2440 | 2360 | 2300 | 2230 | 2180 | 2130 | 2080 | 2040 | 1980 | 1940 | 1850 |
1 row props | 2700 | 3000 | 3300 | 3600 | 3600 | 3930 | 3870 | 3800 | 3740 | 3700 | 3650 | 3600 |
2 row props | 2700 | 3000 | 3300 | 3600 | 3600 | 4200 | 4500 | 4800 | 5100 | 5300 | 5400 | 5330 |
Nhịp liên tục - Continuous Span | ||||||||||||
0 props | 2500 | 2430 | 2370 | 2310 | 2250 | 2200 | 2150 | 2110 | 2060 | 2000 | 1960 | 1880 |
1 row props | 3150 | 3500 | 3850 | 3840 | 3770 | 3700 | 3630 | 3580 | 3520 | 3450 | 3380 | 3300 |
2 row props | 3150 | 3500 | 3850 | 4200 | 4550 | 4900 | 5250 | 5370 | 5280 | 5210 | 5160 | 5100 |
